Опора ВП вертикальных трубопроводов — конструкционный узел для восприятия осевой нагрузки
Опора ВП вертикальных трубопроводов служит для удержания вертикального участка трубы в позиционном состоянии. Конструкция воспринимает полный вес участка с рабочей средой, компенсирует осевые деформации и предотвращает смятие стенки. Элемент снижает риск прогиба магистрали при длительной эксплуатации, сохраняет геометрию стояка и препятствует появлению локальных напряжений.
Тип ВП вертикальных трубопроводов: классификация и нагрузки
Тип ВП вертикальных трубопроводов подразделяется по ряду параметров: наружный диаметр трубы, толщина корпуса, тип исполнения и допустимая нагрузка. Обозначение, например «89-ВП-А2», содержит номинальный диаметр, тип и исполнение.
Для труб диаметром 57–159 мм применяются лёгкие опоры. Масса изделия обычно не превышает 0,7–2,0 кг. Для стояков среднего диаметра 219–426 мм используют усиленные модели. Масса таких изделий достигает 4–7 кг. Для магистральных труб диаметром 530–1420 мм опоры вертикальных трубопроводов имеют увеличенную толщину корпуса и дополнительные усиления. Масса одной позиции может составлять 10–24 кг.
Нагрузка распределяется по окружности трубы. При вертикальном монтаже опора воспринимает суммарный вес участка. Для трубы 108 мм с толщиной стенки 4 мм, плотностью стали 7850 кг/м³ и высотой стояка 6 м масса участка может составлять 41–58 кг без учета среды. При заполнении водой нагрузка возрастает до 85–110 кг. Эти значения определяют шаг установки опор и выбор модификации.
Технические параметры и конструктивные допуски
| Диаметр, мм | Толщина корпуса, мм | Масса опоры, кг | Рабочая температура, °C | Допустимая нагрузка, кг |
| 57–108 | 3–4 | 0.5–0.9 | до 450 | 40–120 |
| 114–159 | 4–6 | 1.0–2.2 | до 450 | 120–260 |
| 219–273 | 6–8 | 4–6 | до 450 | 260–400 |
| 325–426 | 8–10 | 6–9 | до 450 | 400–650 |
| 530–820 | 10–12 | 10–18 | до 450 | 650–1200 |
| 1020–1420 | 12–14 | 18–24 | до 450 | 1200–2400 |
Параметры меняются в зависимости от толщины стенки, материала и наличия изоляции. Для труб с изоляционным слоем опора подбирается по внешнему диаметру оболочки. Недопустимо сжатие теплоизоляции: это снижает эффективность изолятора и приводит к точечному перегреву. Для компенсации используют проставочные кольца или внутренние зазоры, указанные в техническом паспорте.
Методика выбора опоры ВП вертикальных трубопроводов
Подбор выполняют в три этапа:
- Сначала рассчитывают вес вертикального участка трубы с рабочей средой. В расчёт включают массу металла, плотность рабочей среды, толщину стенки и высоту участка. Вес умножают на коэффициент запаса, который учитывает температурное расширение, гидроудары и колебания потока. Для стояков длиной более 4–6 м устанавливают несколько опор.
- На втором этапе определяют тип исполнения. Штампованное эффективнее при малых диаметрах и стандартных нагрузках. Сварное применяют при высокой массе, дополнительно повышенном требовании к прочности. На многолетних системах с высокими температурами желательно использование стали 09Г2С или нержавеющих сплавов.
- Третий этап — проверка монтажных условий. Опорная площадка должна выдерживать нагрузку без упругой деформации. Сварные крепления выполняют полуавтоматическим способом с контролем корня шва. В местах с доступом влаги применяют защитные покрытия: горячее цинкование, порошковую краску или комплексные антикоррозионные системы.
Монтаж и эксплуатационные требования

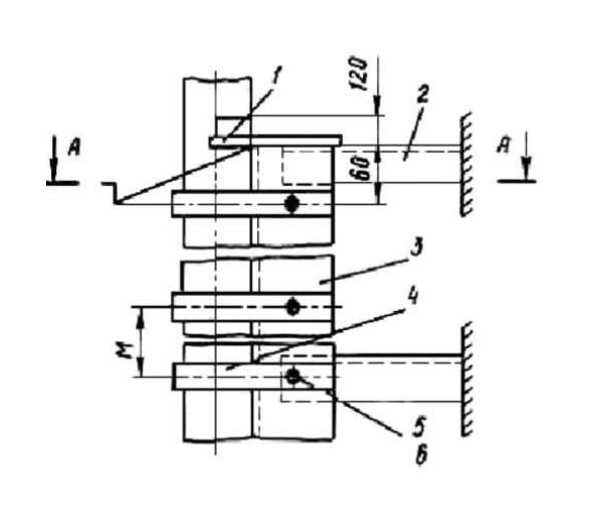

Монтаж опоры ВП выполняют на участке, где вертикальный стояк переходит в горизонтальный элемент или опорную раму. Устанавливают опору перпендикулярно оси трубы, соблюдая допуски не более 1–2 мм по диаметру. Полунакладки стягиваются болтами класса прочности не ниже 5.8. Усилие затяжки определяют по моменту, указанному в документации.
Допускается сварное соединение корпуса с опорной площадкой при условии контроля ширины шва и глубины проплавления. Сварка не должна касаться трубы, чтобы не вызвать перегрев и изменение структуры металла.
В процессе эксплуатации проводят периодический осмотр: проверяют затяжку болтов, отсутствия коррозии и целостность сварных соединений. При обнаружении следов смятия, перетирания или изменения геометрии узел заменяют. Работоспособность опоры зависит от сохранения контактной площади и равномерного распределения нагрузки.
Поставка, комплектация и документация
Коммерческий заказ опор выполняется по спецификации. Заказчик указывает диаметр трубы, материал исполнения, толщину корпуса и объём партии. Для крупных лотов применяют индивидуальные условия по срокам. Допускается поставка смешанных типоразмеров для разных участков трубопроводов.
Комплектация включает паспорт изделия, данные о массе, толщине металла и допусках. При сварном исполнении прилагают схему контроля швов и результаты проверки соединений. В техническом пакете могут находиться расчётные таблицы шагов установки и рекомендации по нагрузкам для типовых диаметров.
Доставка выполняется в промышленной упаковке. Поверхности защищают от механических ударов. При перевозке исключают контакт опор между собой, чтобы избежать деформации кромок. Хранение допускается на сухих площадках с температурой от −20 до +40 °C без прямого воздействия влаги.
