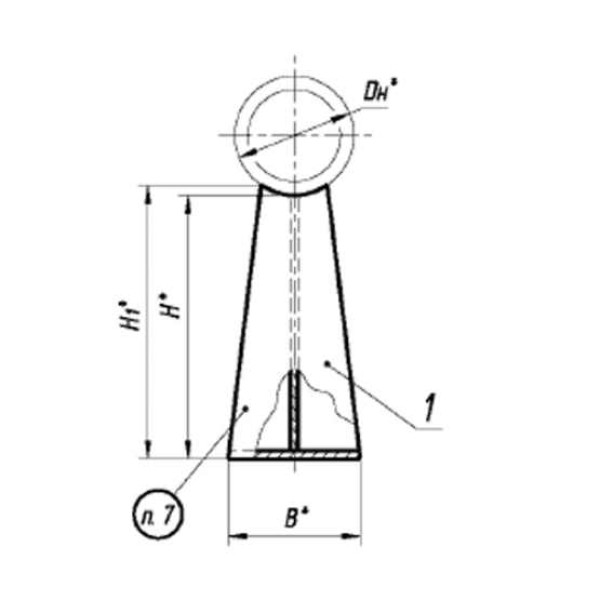

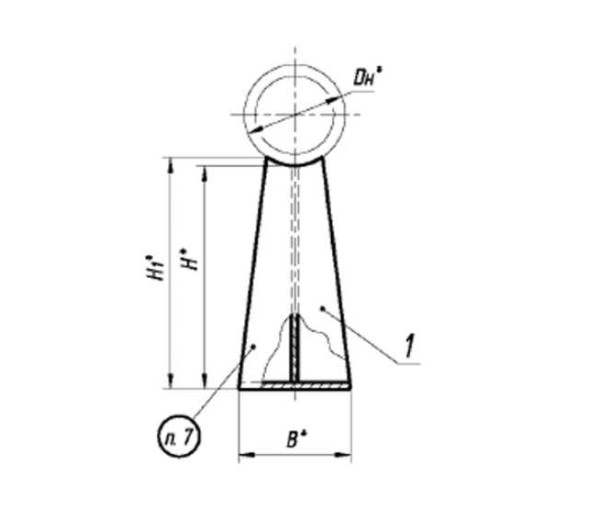

Опора скользящая ТПР.05.21(1).00.000 применяется для удержания трубопровода в проектном положении и обеспечения его свободного продольного перемещения при тепловом расширении или усадке. Конструкция включает основание, скользящую площадку и фиксирующие элементы, что позволяет трубе двигаться вдоль оси без зазоров и перекосов. Изделие обеспечивает равномерное распределение нагрузки и исключает деформацию при эксплуатации.
Опора соответствует требованиям ГОСТ 14911-82 и ОСТ 36-94-83, регламентирующим типы и размеры подвижных опор трубопроводов.
Материалы и эксплуатационные ограничения (по ГОСТ)
Материал: 09Г2С, Ст3; по запросу — нержавеющие и специальные марки (например, 12Х18Н10Т, 12ХМ).
Норматив (ГОСТ 14911-82): общие требования для опор (ориентиры — для подвижных опор допускается температура среды до +450 °C и расчётное давление до 10 МПа).
Технические параметры по серии ТПР.05.21(1).00.000 (производитель): рабочая температура −30…+200 °C; рабочее давление — до 25 МПа.
Диапазон обслуживаемых наружных диаметров: 32…168 мм.
Компенсируемое осевое перемещение: до 260 мм.
Высота опоры и габариты: длина основания ≈ 340 мм; масса зависит от типоразмера (уточняется в техлисте).
Температура окружающей среды: допускается до −70 °C.
Типы рабочей среды: газ, пар, вода, агрессивные вещества, химические реагенты, теплоноситель.
Применение
| Область применения | Пример использования |
|---|---|
| Тепловые сети и энергетика | Фиксация и поддержка трубопроводов с горячей водой и паром с компенсацией тепловых деформаций |
| Нефтегазовая отрасль | Поддержка магистральных трубопроводов нефти и газа при прокладке на открытых и подземных участках |
| Химическая и перерабатывающая промышленность | Применение в трубопроводах, транспортирующих агрессивные жидкости и реагенты, с сохранением подвижности |
| Металлургия и машиностроение | Использование на технологических линиях для транспортировки газов, пара и жидкостей |
| Коммунальное хозяйство | Установка в системах отопления и водоснабжения для компенсации осевых смещений труб |
| Судостроение | Монтаж на трубопроводах корабельных систем для устойчивости и компенсации линейных перемещений |
Опора скользящая ТПР.05.21(1).00.000 обеспечивает надёжную эксплуатацию трубопровода, снижает износ и увеличивает срок службы конструкций за счёт компенсации тепловых перемещений.
Преимущества и недостатки Опоры скользящей ТПР.05.21(1).00.000
Преимущества:
- Компенсирует тепловые перемещения трубы без риска повреждения.
- Простая и надёжная конструкция облегчает монтаж и демонтаж.
- Обеспечивает равномерное распределение нагрузки и устойчивость трубопровода.
- Возможность изготовления из различных марок стали.
- Увеличенный срок службы при правильной эксплуатации.
Недостатки:
- Необходим регулярный контроль состояния скользящей поверхности.
- При эксплуатации в агрессивных средах требуется использование нержавеющих материалов или дополнительная защита.
Монтаж и эксплуатация
Монтаж выполняется на ровное жёсткое основание с проверкой правильности оси трубопровода. Скользящая поверхность должна быть очищена и смазана перед установкой. В процессе эксплуатации рекомендуется периодически контролировать состояние поверхности скольжения и крепёжных элементов, при необходимости производить восстановление защитного покрытия.
Вы можете купить опоры ТПР.05.21(1).00.000 и другие виды опор в Москве, написав на почту info@pipe-ppu.ru или позвонив на 8 (800) 222-68-12.
