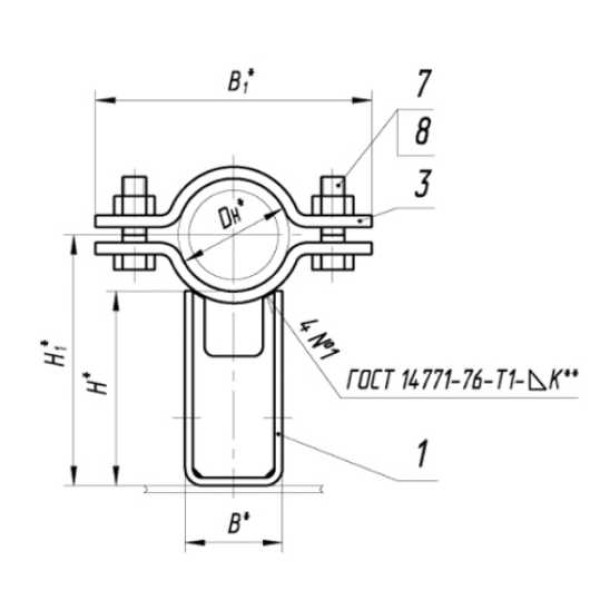

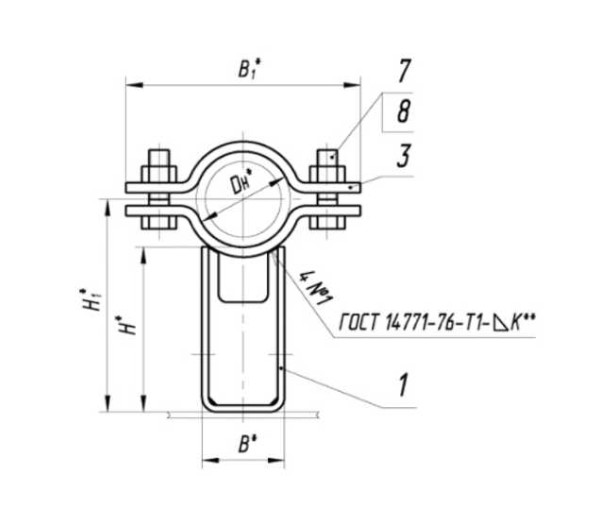

Опора хомутовая подвижная ТПР.05.11(4).00.000 — хомутовая подвижная опора для трубопроводов диаметром типовых рядов (например, DN 57–DN 720), предназначена для крепления трубы с обеспечением осевого скольжения при температурных деформациях; внешне представляет собой металлический хомут на опорной платформе с направляющей поверхностью и болтовым крепежом.
Соответствие стандартам
- ГОСТ 14911-82 — «Детали стальных трубопроводов. Опоры подвижные и неподвижные».
- ОСТ 36-94-83 — отраслевое согласование требований к подвижным опорам (совместимо с ГОСТ 14911-82).
- ОСТ 34-10-617-93 — «Опоры хомутовые скользящие» (типоразмеры и исполнение для ТЭС/АЭС и станционных систем).
Материал и эксплуатационные ограничения
- Материал: обычно изготавливаются из углеродистых сталей — ВСт3пс (Ст3пс), ст.20; также применяют 09Г2С; по заказу возможны коррозионностойкие исполнения (12Х18Н10Т) и иные марки.
- Температура рабочей среды: изделие рассчитано на широкий температурный диапазон эксплуатации (от −60 °C до +450 °C; для практических задач часто принимают рабочую температуру до 300 °C в зависимости от исполнения и покрытия).
- Рабочее давление: до 25 МПа в зависимости от типоразмера и исполнения.
- Опоры обычно поставляются с антикоррозионным покрытием (оцинковка, ЛКП) по требованию проекта; расчётные вертикальные и горизонтальные нагрузки определяются конструкторской документацией и подбираются по типоразмеру.
Применение
| Область применения | Пример использования |
|---|---|
| Теплоэнергетика | Крепление и обеспечение осевого скольжения магистральных и технологических трубопроводов пара и горячей воды на ТЭС и котельных участках. |
| Промышленные технологические установки | Подвижные хомутовые опоры на линиях подачи технологических сред (пар, вода, теплоносители) на производственных площадках. |
| Нефтегазовая и нефтепереработка | Участки трубопроводов больших диаметров, требующие компенсации температурных удлинений и осевого перемещения труб. |
| Химическая промышленность | Трубопроводы технологических линий с изменяющимися температурными режимами (при выборе коррозионностойких материалов). |
| Коммунальные сети | Трассы систем теплоснабжения и городских магистралей, где требуется обеспечение осевого скольжения и надёжная опора. |
Опора ТПР.05.11(4).00.000 применяется в местах, где требуется надёжное подвижное хомутовое крепление трубопровода с возможностью компенсации осевых температурных удлинений и передачей вертикальных нагрузок на опорную конструкцию.
Преимущества и недостатки
- Преимущества: типизированное решение для широкого диапазона диаметров (упрощён подбор и поставка).
- Преимущества: обеспечивает осевое скольжение трубы и тем самым снижает температурные напряжения в магистрали.
- Преимущества: простая конструкция хомута с болтовым креплением облегчает монтаж, демонтаж и обслуживание.
- Преимущества: возможность изготовления из разных марок стали (углеродистые, низколегированные, нержавеющие) позволяет адаптировать опору под рабочие условия проекта.
- Преимущества: возможна поставка с антикоррозионным покрытием для эксплуатации в агрессивной среде.
- Преимущества: рассчитываются и поставляются в соответствии с нормативной документацией (ГОСТ/ОСТ), что упрощает проектную интеграцию.
- Недостатки: требует периодического контроля и обслуживания скользящих поверхностей и антикоррозионного покрытия для сохранения характеристик.
- Недостатки: в агрессивных средах без применения коррозионностойких материалов требуется дополнительная защита и более частое обслуживание.
Монтаж и эксплуатация
Установка производится на подготовленное и выверенное основание с болтовой фиксацией; перед монтажом контролируется геометрия и состояние поверхности трубы; в процессе эксплуатации рекомендуется регулярный осмотр скользящих поверхностей, состояния покрытия и крепёжных элементов, при необходимости — подтяжка болтов и восстановление защитного покрытия.
Вы можете купить опоры ТПР.05.11(4).00.000 и другие виды опор в Москве написав на почту info@pipe-ppu.ru или по звонку на 8 (800) 222-68-12
