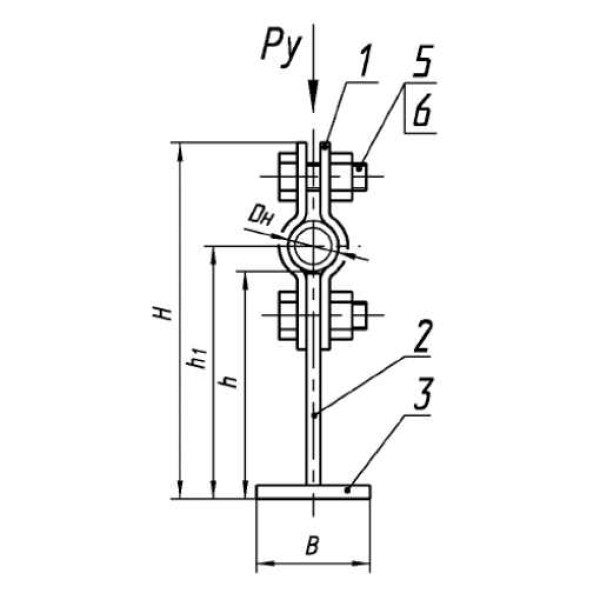

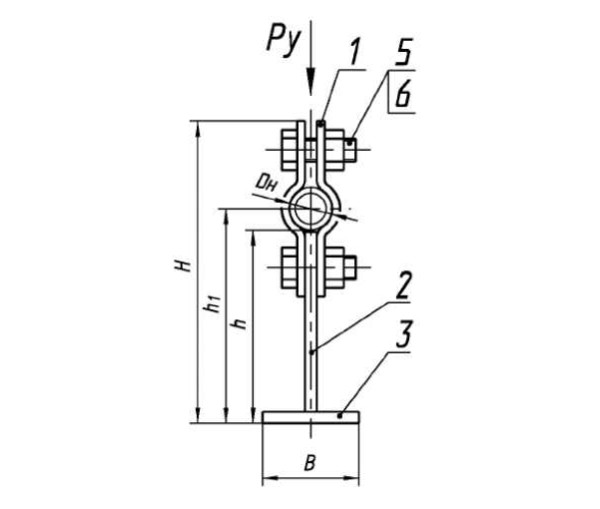

Опора подвижная ТПР.05.06(3).00.000 — хомутовая опора для трубопровода, предназначенная для обеспечения осевого перемещения трубы при сохранении её вертикального и радиального положения. Конструктивно представляет собой подвижный металлический хомут с ребром жесткости, закреплённый на опорной плите или консоли с болтовым креплением. Внешне изделие выглядит как металлический хомут на опорной плите с крепёжными элементами, позволяющий трубе свободно перемещаться в осевом направлении.
Соответствует ГОСТ 14911-82 (ОСТ 36-94-83) — регламентирует общие типы и размеры подвижных и неподвижных опор трубопроводов, включая хомутовые исполнения.
Материалы и эксплуатационные ограничения (по ГОСТ)
Материал: стандартно используют марку стали 09Г2С. По запросу возможно изготовление из марок стали Ст3, 12Х18Н10Т, 12ХМ и других.
Температура рабочей среды — от –60 °С до +300 °С.
Тип рабочей среды: газ, пар, вода, агрессивные вещества, химические реагенты, теплоноситель.
Давление — до 70 МПа.
Максимальное осевое перемещение — до 250 мм.
Применение
| Область применения | Пример использования |
|---|---|
| Тепловые сети и котельные установки | Обеспечение осевого перемещения магистральных и распределительных трубопроводов горячей воды и пара. |
| Теплоэнергетика (ТЭС, котельные) | Поддержка технологических трубопроводов в зонах с высокой температурой и необходимостью компенсации теплового расширения. |
| Нефтепереработка и промышленность | Подвижные опоры для технологических линий, участков с постоянной фиксацией по вертикали и радиусу, позволяющие осевое скольжение трубы. |
| Химическая промышленность | Обеспечение безопасного перемещения трубопроводов с агрессивными веществами без передачи осевой нагрузки на конструкцию. |
| Промышленные и коммунальные сети | Подвижные опоры для систем водоснабжения, отопления и технологических коммуникаций с осевым перемещением труб. |
Эта опора позволяет компенсировать линейное расширение трубопроводов, сохраняя при этом вертикальную и радиальную фиксацию, что предотвращает повреждения конструкции и трубы.
Преимущества и недостатки Опоры подвижной ТПР.05.06(3).00.000
Преимущества:
- Обеспечивает свободное осевое перемещение трубы при сохранении вертикального и радиального положения.
- Равномерно распределяет вертикальные и поперечные нагрузки на опорную конструкцию.
- Упрощает монтаж, демонтаж и обслуживание благодаря болтовому креплению хомута.
- Возможность изготовления из разных марок стали позволяет адаптировать изделие к различным средам и температурным режимам.
- Позволяет компенсировать тепловое расширение трубопровода, предотвращая деформации и повреждения.
Недостатки:
- Требует периодического контроля состояния покрытия и крепёжных элементов; при нарушении защитного слоя возможна коррозия.
Монтаж и эксплуатация
Установка производится на подготовленное жёсткое основание с точной выверкой положения опоры. Перед монтажом контролируются геометрия и состояние поверхности трубы. В процессе эксплуатации рекомендуется периодический осмотр крепёжных элементов и состояния защитного покрытия, при необходимости — подтяжка болтов и восстановление защиты.
Вы можете купить опоры ТПР.05.06(3).00.000 и другие виды опор в Москве написав на почту info@pipe-ppu.ru или по звонку на 8 (800) 222-68-12.
